声测管是一种预埋在混凝土灌注桩中的金属管，主要用于桩基完整性检测（超声波透射法检测）。其核心效果是作为超声波传播的通道，经过探头在管内移动发射和接收声波信号，判别桩身是否存在缺点。以下是其具体效果：



1. 超声波检测的通道
原理：声测管为超声波探头供给移动路径，使声波能穿透桩体混凝土，经过分析声速、波幅等参数的改变，评估桩身质量。
优势：相比低应变法，超声波检测更精准，可定位缺点位置和规模。



2. 检测桩身缺点
经过声波异常可识别以下常见问题：
断桩、离析：混凝土不连续或骨料别离。
夹泥、缩颈：桩身含泥或部分截面缩小。
空洞、裂缝：混凝土内部存在空隙或裂隙。
强度不足：部分混凝土密实度差。



3. 布置方式决议检测掩盖规模
单管法：仅检测桩中心区域（少用）。
双管法：检测两管连线方向的截面。
三管/四管法（常用）：多角度掩盖全截面，确保无盲区。



4. 检测深度与规模
全桩长检测：声测管一般贯穿整根桩，可检测桩底到桩顶的质量。
部分加密：针对要点区域（如桩端）增加检测密度。



5. 材料与施工要求

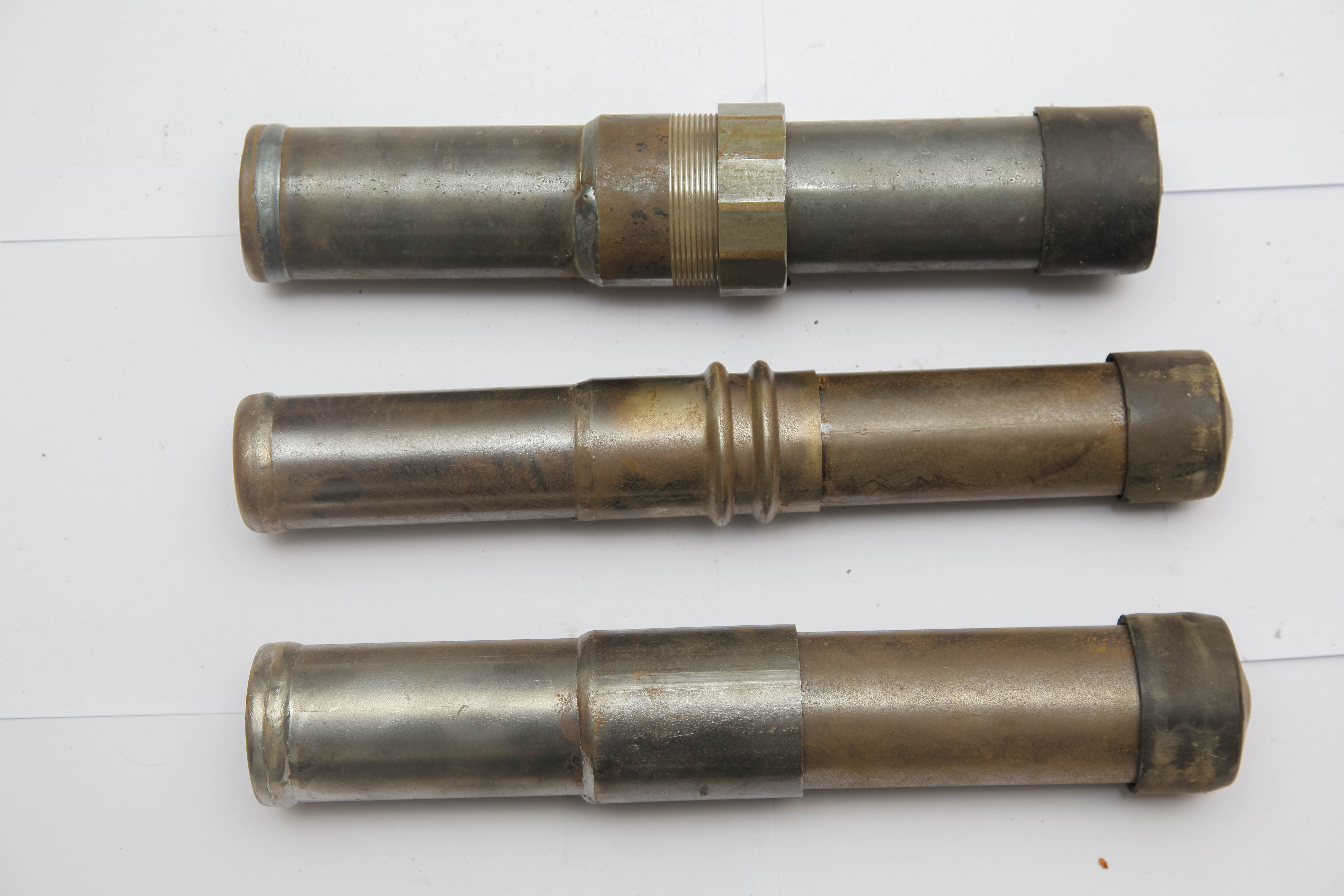

材质：多为钢管（如钳压式、螺旋式），需满意强度、密封性要求。
安装规范：需笔直固定，避免变形；管间平行度差错≤0.5%。
密封防堵：管底/管口需密封，防止混凝土或泥浆进入堵塞。



典型使用场景
桥梁、高层建筑：对桩基质量要求严厉的工程。
杂乱地质条件：如软土、岩洞区域，需确保桩身完整性。
大直径灌注桩（≥0.8m）：常规方法难以全面检测时使用。


注意事项
预埋要求：声测管需与钢筋笼同步安装，浇筑混凝土后不行补装。
后期维护：检测前需注满清水作为耦合剂，确保声波有效传递。

声测管是桩基质量控制的“听诊器”，经过非破坏性检测保障工程安全，在土木工程中具有不行替代的效果。
