一、什么是管棚管？—— 地下工程的 “超前支护利器”
管棚管是一种在隧道、地下洞室等地下工程施工中，通过超前钻孔将多根高强度钢管（通常为无缝钢管、注浆钢管）按特定角度（一般与隧道轴线夹角 5°-15°）和间距（常见 30-50cm）布置在开挖轮廓线外，形成 “管棚群” 的支护结构。其核心设计逻辑是：利用钢管的刚性支撑力和后续注浆形成的 “加固体”，在开挖面前方构建一道 “防护屏障”，提前控制围岩变形、防止塌方，为地下工程安全施工保驾护航。
简单来说，地下工程开挖如同 “在松软土壤里挖通道”，普通支护容易因围岩坍塌导致危险；而管棚管像 “在通道顶部提前架起的钢筋骨架”，先稳住周围土壤，再安全开挖，是复杂地质条件下施工的 “安全保障线”。
二、管棚管的核心作用 —— 解决 4 大地下施工难题
超前支护，防控塌方
在松散、破碎围岩（如砂层、断层破碎带）中，管棚管能提前承受围岩压力，阻止开挖面上方及周边土体坍塌，尤其适用于隧道洞口段、浅埋段等风险较高的区域。例如在地铁隧道穿越既有道路施工时，管棚管可有效避免路面沉降导致的交通隐患。
加固围岩，提升稳定性
管棚管安装后，会通过钢管内部的注浆孔向围岩注入水泥浆、化学浆液等，浆液渗透到围岩缝隙中，将松散的土体或岩块胶结形成 “高强度加固层”，使原本破碎的围岩转化为 “类均质体”，大幅提升围岩自身稳定性，减少开挖后的变形量（通常可将围岩变形控制在 5mm 以内）。
隔离地下水，降低渗水风险
对于富水地层（如含水层、溶洞发育区），管棚管配合注浆能形成 “隔水帷幕”，阻断地下水向开挖面渗透，避免施工中出现涌水、突泥事故，同时减少后期隧道运营中的渗水问题，降低维护成本。
保护周边结构，减少施工影响
在城市地下工程中（如隧道穿越建筑物、管线下方），管棚管可通过控制围岩变形，避免施工对上方建筑物基础、地下管线造成破坏，例如在穿越老旧小区的隧道施工中，管棚支护能将地面沉降控制在规范允许的 2-3mm 内，保障居民生活不受影响。
三、常见管棚管类型 —— 按材质、结构与功能划分，适配不同工况
（1）按材质分类
类型 | 材质特点 | 优势 | 适用场景 |
无缝钢管管棚 | 采用低碳无缝钢管（如 Q235、Q345 钢），壁厚 6-12mm | 强度高、抗压性强，能承受较大围岩压力 | 深埋隧道、强风化岩地层、荷载较大的工程 |
注浆钢管管棚 | 钢管壁预设注浆孔（孔径 8-12mm，间距 15-30cm），可直接注浆 | 省去二次钻孔工序，注浆效率高、加固效果好 | 富水地层、松散砂层、需要快速加固的施工段 |

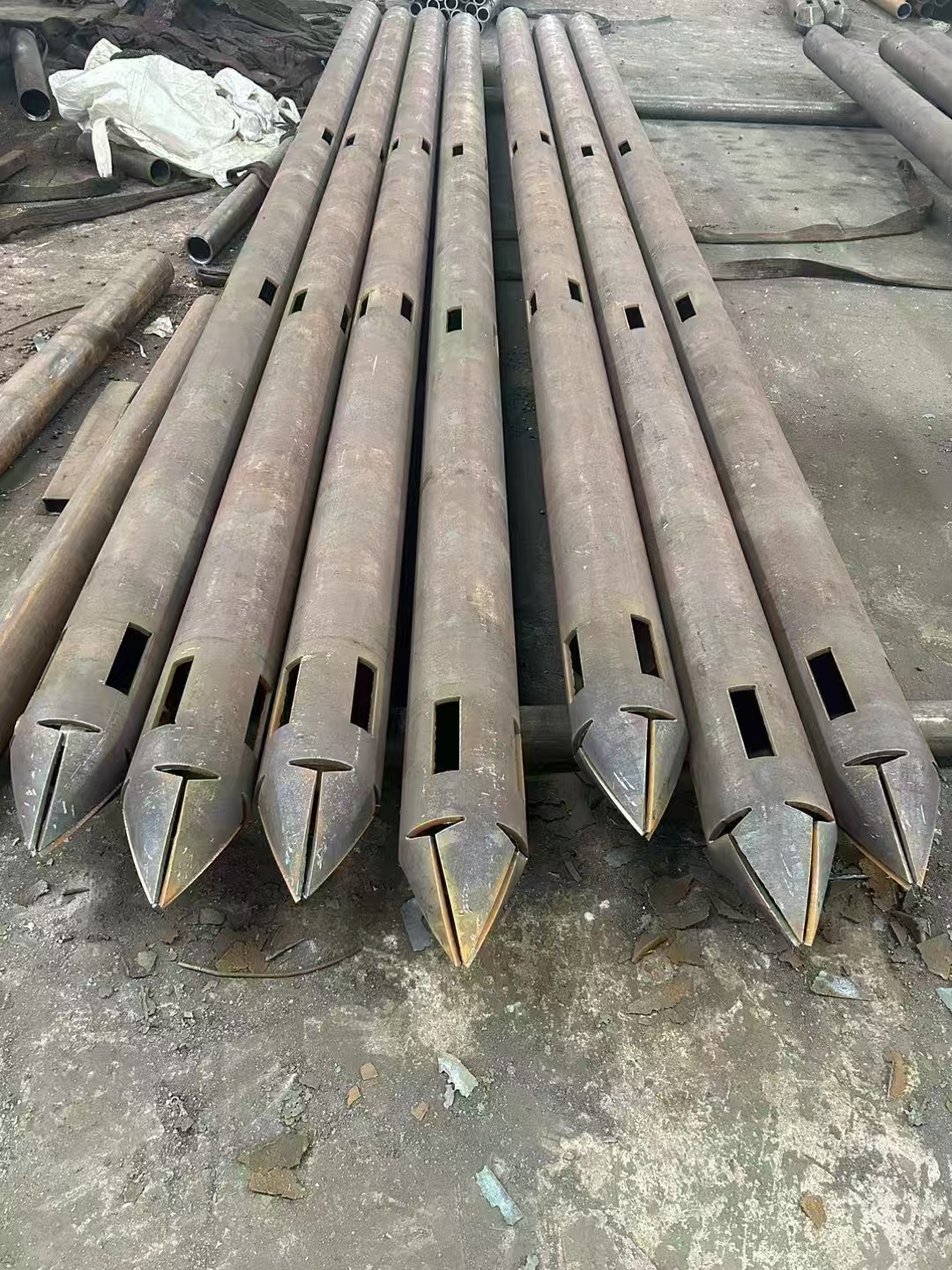

钢花管管棚 | 钢管前端加工成尖锥状，管壁密集钻孔，便于插入围岩和注浆扩散 | 插入阻力小，浆液渗透范围广，适合极松散地层 | 隧道洞口超前支护、浅埋暗挖工程 |
（2）按布置形式分类
单层管棚：仅布置一层钢管，间距较大（40-50cm），适用于围岩相对稳定、开挖断面较小的工程（如小型隧道、地下管廊）。
双层管棚：布置两层钢管，上下层交错排列，间距较小（20-30cm），适用于围岩破碎严重、风险等级高的工程（如大断面隧道、穿越复杂地层的地铁隧道）。
扇形管棚：钢管按扇形角度发散布置，覆盖范围广，适用于隧道洞口段、偏压地层等非对称受力场景。
四、管棚管施工工艺 ——6 大核心步骤，保障支护效果
施工准备：清理施工场地，测量放线确定管棚管的孔位、角度和深度；检查钢管材质、规格（如壁厚、注浆孔尺寸）是否符合设计要求，提前加工钢管（如焊接丝扣、打磨尖端）。
钻孔作业：采用地质钻机按设计角度钻孔，钻孔深度需超出开挖面 10-20m（形成 “超前保护段”），钻孔过程中需实时监测孔位偏差，确保偏差不超过 5cm/10m。
钢管安装：钻孔完成后，将钢管逐节顶入孔内（可采用液压顶管机），钢管之间通过丝扣或焊接连接，接头处需做好密封处理，防止注浆时漏浆。
注浆作业：采用注浆泵向钢管内注入浆液，注浆压力控制在 0.5-2.0MPa（根据围岩特性调整），注浆顺序遵循 “从外到内、间隔注浆” 原则，确保浆液均匀扩散，直至注浆量达到设计要求或出现返浆现象。
效果检测：注浆完成后，通过地质雷达、钻孔取芯等方式检测加固效果，若发现加固不充分，需补孔注浆。
开挖施工：在管棚支护保护下，按设计方案进行隧道开挖，开挖过程中需实时监测围岩变形和管棚管受力情况，若出现异常及时调整施工参数。
五、适用场景 —— 从交通到市政，覆盖多领域地下工程
交通隧道：公路隧道、铁路隧道的洞口段、浅埋段、穿越断层破碎带或煤层瓦斯地层的施工；地铁隧道穿越既有道路、建筑物、河流的风险段。
市政工程：地下管廊、综合隧道的开挖支护；城市地下通道、地铁站台施工中，保护周边管线（如燃气管道、输水管线）和建筑物基础。
矿山工程：矿山井下巷道、硐室施工，尤其适用于破碎矿体、富水矿床的开采支护，防止顶板坍塌和涌水。
水利工程：水利隧道、引水洞施工，在穿越山体破碎带、含水层时，用于防控塌方和渗水。
六、质量控制与安全要点 —— 确保管棚支护可靠
质量控制：钢管材质需符合国家标准，壁厚偏差不超过 ±0.5mm；钻孔角度偏差控制在 ±1° 以内，深度偏差不超过设计值的 5%；注浆浆液需按配合比严格配制，注浆压力和注浆量需实时记录，确保满足设计要求。
安全要点：钻孔时若遇到涌水、塌孔，需立即停止作业，采取封堵、注浆等措施；注浆过程中防止浆液泄漏，操作人员需佩戴防护装备（如安全帽、防护眼镜）；开挖时控制开挖速度，避免超挖，及时进行初期支护（如喷射混凝土、架设钢拱架），与管棚管形成 “联合支护体系”。
